电磁流量计的安装要求和方法详解
发布时间:2019-02-20

电磁流量计

首先介绍的是电磁流量计,身为仪表人的读者们想必在很多场合都见到过电磁流量计。

电磁流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。


A、安装地点不能有大的振动源,并应采取加固措施来稳定仪表附近的管道;

B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近,以免受到电磁场的干扰;

C、传感器与管道连接时应保证满管运行,好垂直安装;

D、变送器外壳、屏蔽电缆、测量本体及两端的管道都要接地,接地极应单独设置,接地电阻应小于10欧姆,不能接到电气或公共接地网上;

E、要求有前5倍后3倍管道直径的直管段。

详解如下

如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。

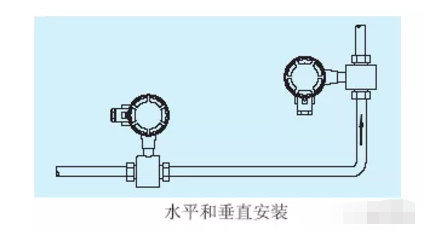

流量计可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。

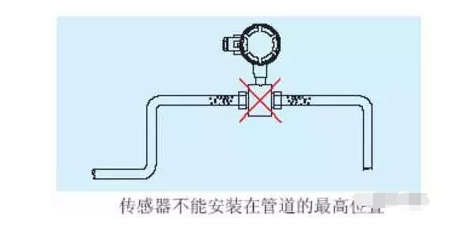

传感器不能安装在管道的高位置,这个位置容易积聚气泡。

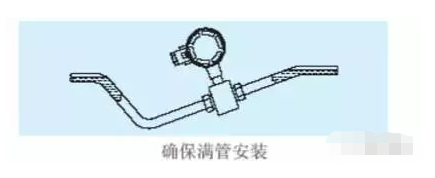

确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。

如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。

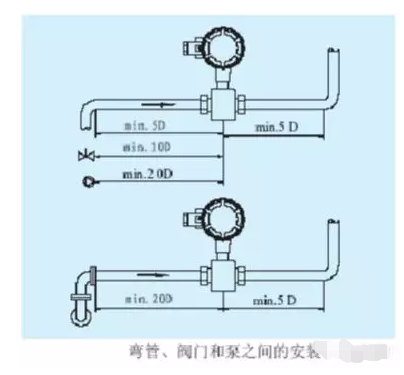

电磁流量计的常规直管段要求是前10D后5D,在有弯管、阀门的情况分别有不同的要求。

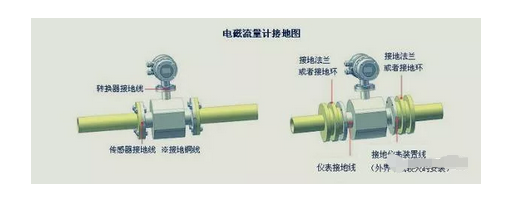

电磁流量计接地的原因:

电磁流量计内的测量电极处于一个直流或交流电场内,如果其环境不能有效地被屏蔽于一个无干扰的条件下,对测量有严重干扰。

传感器外壳接地与否,直接关系到测量的精度和稳定性,接地导线必须不传任何干扰电压,因此电磁流量计要求有非常可靠的接地,要做好接地屏蔽,否则就会产生干扰电流。

然而电磁流量计接地的好处:若连接污水流量计的管道是(相对于被测介质)绝缘性的则要用接地环,它的材质应根据被测介质的腐蚀性选用。

如果是聚四氟乙烯的传感器,为了保护聚四氟乙烯的翻边不受损伤,要选用接地环。
