一 插入式电磁流量计简介
1.1产品概述：
电磁流量计是一种测量导电流体体积流量的感应式仪表。插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难、费用大等缺陷。用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。特别是采用了带压开孔，带压安装技术后，插入式电磁流量计可在不停车（水）的情况下安装，也可在铸铁管、水泥管、PE管上安装。插入式电磁流量计为流体流量的检测提供了一种新的手段。
特点：
· 插入式电磁流量计在大管道流量检测中，具有 的安装优势与价格优势。
· 转换器采用优化设计，结构紧密，容易电气安装，转换器和传感器具有互换性，可自由变更测量范围（0.5m/s～10m/s）。
· 转换器m和传感器具有两种防护等级及安装方式，有适用于潜水安装的IP68等级。
· 适用于水、污水、酸、强碱等导电率在5μs/cm以上的液体流量检测，特别适用于供排水管道的流量测量。
· 流量的测量只与插入深度有关，故该流量计通用性广、互换性强，一种型号就可适用于多种规格管道的流体测量要求。
1.2测量原理
1.2.1 基本原理：
电磁流量计是设计用于测量电解质流体的，测量原理是基于法拉第电磁感应定律。根据该定律，任何导体通过磁场作切割磁力线运动时，就会产生一个感应电压：
U=K·B·L·V
上式中：U=感应电压 K=仪表常数 B=磁场强度
L=导体长度 V=导体运动速度
因此，当磁场强度B为常数时，感应电压U正比于运动的速度V
对插入式电磁流量计来说，管路中导电的液体就是在磁场中运动的导体，两电极间的距离就是导体的长度L。
其感应电压与平均流速成正比，此时管道中流体流量就可由下得出：
Q=πD2U/4KBL （式中D为管道直径）
在上式的右面，除感应电压U外都是常量。因此，流量Q与U成正比关系。而感应电压U可由与磁场成直角并于流体方向成直角的两根与介质接触的导电电极所检测出来。
1.2.2 平均速度的概念及平均速度点的位置
根据尼库拉磁（NIKURADS）对管道内流体各点运动速度的数学模型：
其中 VY是距管壁距离为Y的流体的运动速度
VC是管道中心点的速度
Y是距管壁的轴向距离
R是管道的内半径，见图（3）
n是根据雷诺数（Re）变化的一个数
n=21.5074-10.401lgRe+2.1572lg2Re-0.1275lg3Re
而管道流体的平均速度Vm与VC的关系可由式（3）经过对Y的积分运算可得：
把式（4）代入式（3）中，得到平均速度Vm处的距管壁的轴向距离Ym与半径R的比值关系：
即
由上式在各种流速下计算结果可知，当Re＞3000时，即流体成湍流状态时，平均流速点的位置都在距管壁0.125D左右处。D是管道的内径。
1.3 测量系统的组成
测量系统由传感器和智能转换器两部分组成，根据防护等级及参数设定形式不同分有传感器与转换器一体式安装，传感器与转换器分离式安装两种形式。
1.3.1 一体式安装是把传感器和转换器通过内部连线连接在一起，组成一整体，直接输出与流量成线性关系的电流信号。

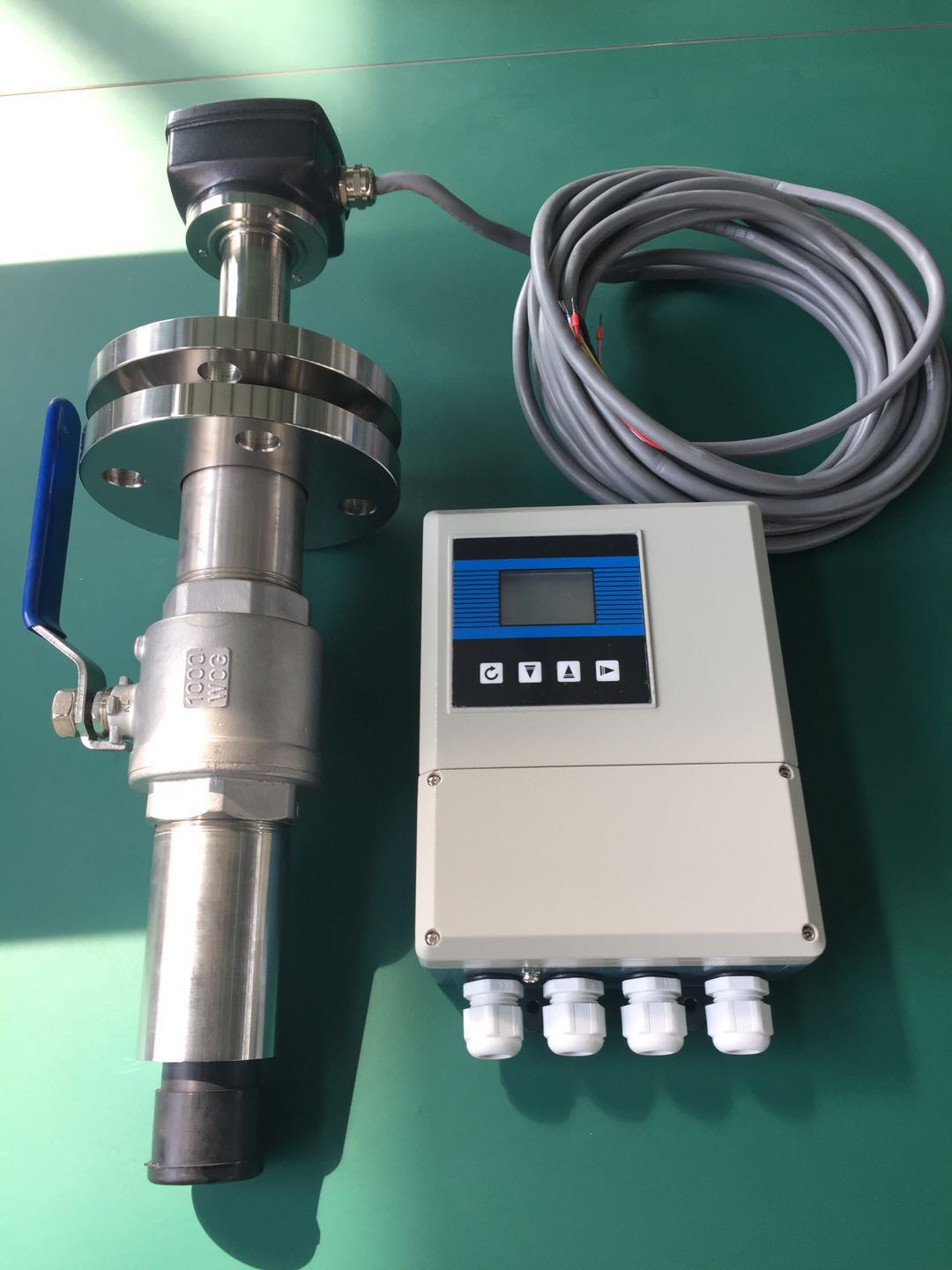

1.3.2 分体式安装是把传感器和转换器通过外部屏蔽电缆连接
两部分组成一台完整的电磁流量计。
二 主要技术参数
2.1 转换器技术参数
外壳材料 铝合金
正常工作温度 -10℃～+55℃
贮运温度 -20℃～+60℃
使用环境湿度 相对湿度5%～90%
供电电源 AC220V（24VDC或者3.6V锂电池）
功 耗 ＜10W（与传感器配套后）
负载电阻 4～20mA 0～750Ω
测量精度 ±0.2%
测量范围 0～0.5～10m/s
最小可测电导率 5?s/cm
显示内容： a)瞬时显示为5位，小数点可移动
b)累计显示时为9位，小数点可移动
2.2 传感器的技术参数
外壳材料 不锈钢
可测管道口径 SIZE1：DN50～DN500
SIZE1：DN50～DN1000
SIZE1：DN50～DN2000
压力等级 1.6Mpa
防护等级 IP67（分体型可以 IP68）
传感器结构材料 不锈钢
电极材料 316L(备选哈氏合金、钽、钛、铂)
介质温度 一体型：-20℃～100℃
分体型：-20℃～150℃
贮藏温度 -20℃～55℃
连接方式 螺纹连接
传感器信号灵敏度 在1米/秒流速下，传感器输出
100～200?V
2.3传感器的结构及外形尺寸及安装
传感器主要由检测探头，安装法兰和接线盒（对分体式安装）等组成。传感器外形为圆柱体，柱腔内装有用于激励电磁场的励磁线圈，导磁铁芯和两个与流体接触的电极。
