涡轮流量计的安装要求和方法详解
发布时间:2019-02-21

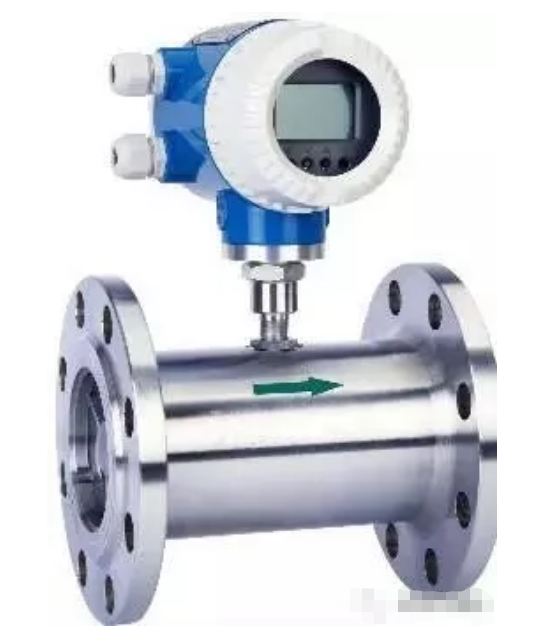

涡轮流量计


涡轮流量计在安装时,应注意远离外界电场、磁场,必要时应采取有效的屏蔽措施,以避免外来干扰。

涡轮流量计可水平、垂直安装,垂直安装时流体方向必须向上。液体应充满管道,不得有气泡。

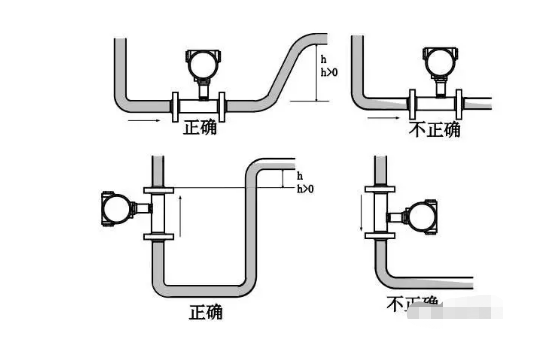

安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。安装时必须使管道内流体满管,才能保证测量精准。


流量计上游端至少应有10倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。

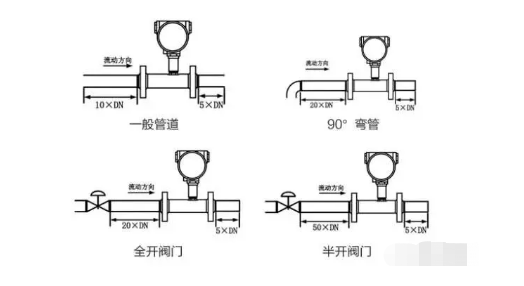

传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔。不同情况下的直管段要求如下图。

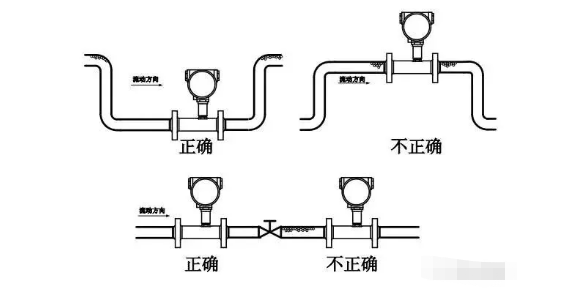

同时在安装时应避免管道内产生气泡,否则会影响测量的精度。
