威力巴流量计的安装要求和方法详解
发布时间:2019-02-21

威力巴流量计

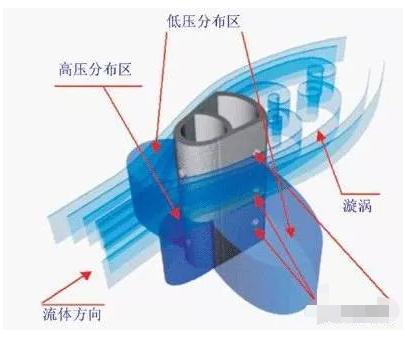

威力巴流量传感器,是根据差压式工作原理、插入式安装方法设计的流量传感器。

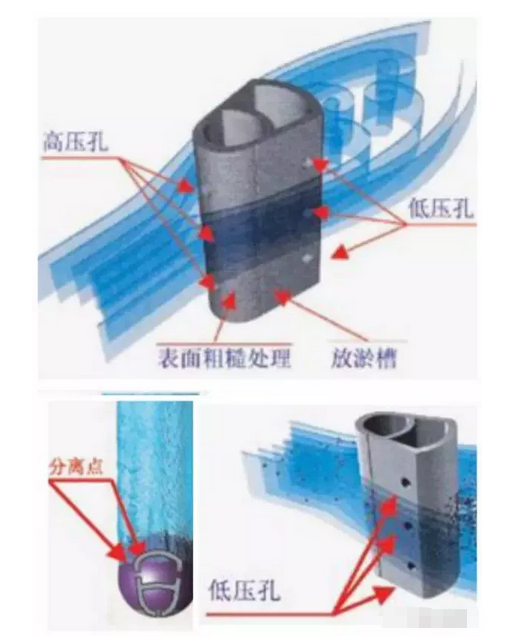

结构特点:科学的横面形状、独特的抗堵设计、传感器表面粗糙处理和防淤槽。


威力巴基本安装方式及所需直管段

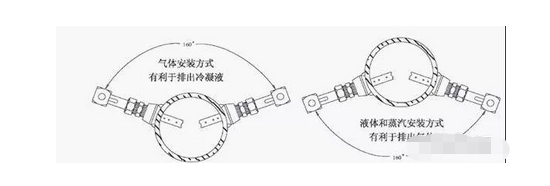

1.水平管道基本安装方式

对于水平管道,测量气体时推荐安装在管道上方160度范围内,尤其对于有大量水粉的气体时,我们只推荐这样安装;

测量液体时推荐安装在管道下方160度范围内,尤其对于含有大量气体的液体时,我们只推荐这样安装;

但有一点要注意,对于那些极易气化的液体,如液态的烯烃类介质,安装时插入方向同气体,在管道上方。

测量蒸汽时我们只推荐传感器安装在管道下方160度内,并且要使传感器处于整个测量装置的高点。


2.垂直管道基本安装方式

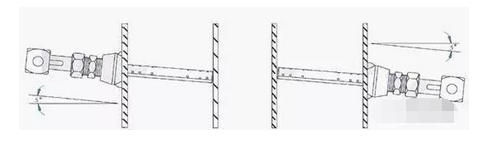

对于垂直管道,理论上可以在360度内安装。对于含有大量水分的湿气体,推荐传感器安装时向上倾斜5度,如左图所示。

对于含有大量气体的液体,推荐传感器安装时向下倾斜5度,如右图所示。对于蒸汽,推荐传感器安装时下倾斜5度,如右图,且传感器应该处于整个测量系统中的高点。

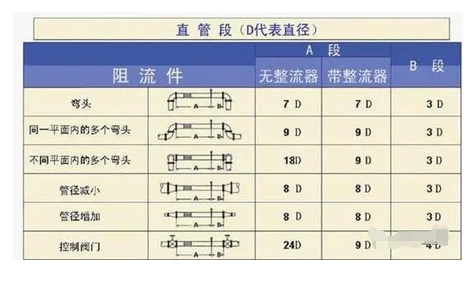

3. 威力巴安装所需直管段

小直管段要求—弯管后2D安装如图所示。

当管道上、下游的直管段不够长时,我们推荐在弯管后2倍管道内径处安装威力巴,因在弯管后的流体剖面较复杂,需将流体系数K做适当的调整。调整K系数后,测量精度为±3%,重复精度为±0.3%。
